Hengeres alkatrészek méréséhez

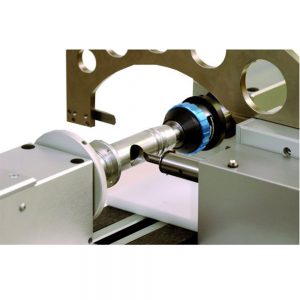

Ez az univerzális tengelymérő központ sok hagyományos, kézi mérőeszközt helyettesít a gyártásban. Ez a multifunkcionális, mobil mérőközpont szinte mindent mér és dokumentál az alkatrészen, ami egy esztergagépen keletkezik.A mérőberendezést üzemi-gyártási környezetbe történő használatra tervezték, akár a megmunkálógépek mellett is felállítható. A mérőberendezés széles körben használható a szériagyártás minőségellenőrzési feladataitól kezdve a kis szériás egyedi darabok méréséig. Alkalmazható továbbá gépátvételhez és megmunkáló berendezések beállításához.
Teljesítményadatok és előnyök
- Gyártási használatra tervezve
- Egyszerű kezelés
- Kezelőtől független állandó mérőerő
- Különösen nagy ismétlési pontosság
- Sokféle kiegészítő elérhető
Twinner T4M | Twinner T8M | Twinner T12M | Twinner T20M | |
Méréstartomány hossz (mm) | 400 | 800 | 1200 | 2000 |
Méréstartomány Ø (mm) | 125 | 125/160 | 125/160 | 125/160 |
Hibahatár x-tengely (μm) |
3 + L (mm) / 100 | |||
Hibahatár y-tengely (μm) |
1,5 + L (mm) / 100 | |||
Ismételhetőség (2s) (μm) |
≤ 2,0 | |||
Felbontás hossz/Ø (mm) | 0,001 / 0,0001 | |||
Mérőerő (N) | 2,0 | |||
Max. alkatrész súly (kg) | 20 és 100 között | |||
Üzemeltetési hőmérséklet (°C) | +10 ± +40 | |||
Súly (kg) | 120 | 140 | 180 | 240 |
