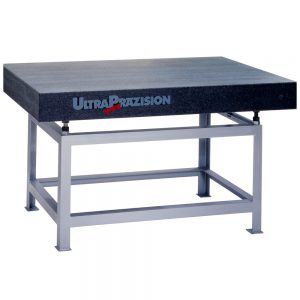

Mérőlapok
Gránitlapok nélkül nem használhatók a magasságmérő berendezések.A természetes gránit mérőlapok ISO 8512-2 szerint két pontossági osztályban készülnek. Minden gránitlapot mérési jegyzőkönyvvel szállítunk.
Ügyfeleink egyedi kérésére a gránitlapok furatokkal, menetes perselyekkel vagy T-hornyokkal is készülhetnek. Opcióként kérhető rezgéscsillapítással ellátott, csavarodásmentes alsó tartókerettel vagy alsó szekrény kiegészítővel is.
Mérőlapok¹
Megr. szám |
Méretek (mm) |
Jósági osztály DIN876/00 |
Súly (kg) |
DH 500 |
500 x 315 x 70 |
6,00 μm |
33 |
DH 630 |
630 x 400 x 80 |
6,52 μm |
60 |
DH 800 |
800 x 500 x 100 |
7,20 μm |
120 |
DH 1000 |
1000 x 630 x 140 |
8,00 μm |
260 |
DH 1200 |
1200 x 800 x 160 |
8,80 μm |
460 |
DH 1600 |
1600 x 1000 x 180 |
10,40 μm |
860 |
Megr. szám |
Méretek (mm) |
Jósági osztály DIN876/00 |
Súly (kg) |
DP 500 |
500 x 315 x 70 |
3,00 μm |
33 |
DP 630 |
630 x 400 x 80 |
3,26 μm |
60 |
DP 800 |
800 x 500 x 100 |
3,60 μm |
120 |
DP 1000 |
1000 x 630 x 140 |
4,00 μm |
260 |
DP 1200 |
1200 x 800 x 160 |
4,40 μm |
460 |
DP 1600 |
1600 x 1000 x 180 |
5,20 μm |
860 |
¹alsó tartókeret nélkül
Alsó tartókeretek
Megr. szám |
Mérőlap mérethez (mm) |
Hossz (mm) |
Szélesség (mm) |
Magasság (mm) |
Súly (kg) |
DS 630 |
630 x 400 |
420 |
290 |
820 |
21 |
DS 800 |
800 x 500 |
510 |
340 |
820 |
22 |
DS 1000 |
1000 x 630 |
620 |
420 |
820 |
24 |
DS 1200 |
1200 x 800 |
740 |
510 |
780 |
26 |
DS 1600 |
1600 x 1000 |
960 |
620 |
780 |
30 |
