Scanology

3D SCANNER

LEGMAGASABB PONTOSSÁG – ABSZOLÚT RUGALMASSÁG

A jövő érintésmentes mérési technológiája

3D Szkennelés

Alapok

A 3D-szkennelés, mint mérési technológia már egy ideje meghódította a piacot. Az autóipar, a repülőgépipar és a gyártás csak néhány azok közül az iparágak közül, amelyek kihasználják az érintésmentes 3D-szkennelés számos előnyét. Legyen szó minőségbiztosításról, fordított tervezésről vagy digitalizálásról – a 3D-szkennelés mára ugyanúgy a méréstechnikusok eszköztárának része, mint a tolómérő.

Működési elv

Különböző típusú 3D-szkennerek léteznek, de az alapelv minden esetben ugyanaz. Egy lézermodul lézervonalakat vet egy felületre. Ezen lézerek visszaverődéseit két vagy több kamera elemzi és térbeli sorrendbe rendezi. Az így kapott pontfelhőket ezután egy digitális objektummá egyesítik.

A használt technikától függően ezzel akár 0,02 mm-es tartományban lévő apró, nagyon finom részletek is rögzíthetők, vagy akár teljes járművek, például tartálykocsik is digitalizálhatók.

A kisebb 3D-szkennerek kizárólag PC-hez csatlakoztatva használhatók. A nagyobb rendszerek egy kézi egységgel és egy (vagy több) rögzített egységgel működnek. A kézi egység beolvassa a rögzítendő felületet, az állandó egység pedig rögzíti a kézi egység térbeli helyzetét. Így több beolvasás is könnyen összevonható egy nagyobb részletté.

A Scanology 3D-szkennereinek működési elvét és a különböző paramétereinek részletesebb leírását a Letöltések menüpont alatt található katalógusunkban találja.

A Scanology sokszínű portfóliója

MODELLEK

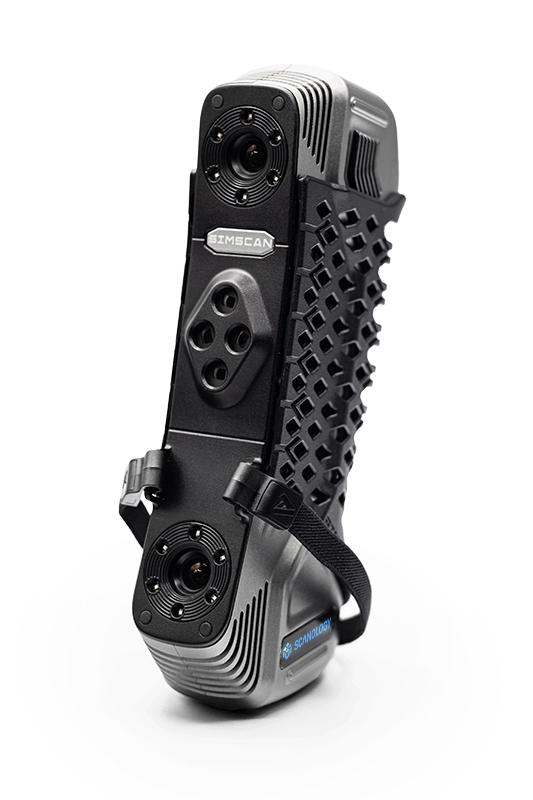

A SIMSCAN E szűk és nehezen hozzáférhető területekre lett tervezve. Kompakt, robusztus és a vezeték nélküli működésnek köszönhetően rendkívül rugalmas. Akkumulátoros üzemmódban a scannelési idő akár 2 óra is lehet. Ha ez nem elegendő, a Dual-Cycle akkumulátorok problémamentesen cserélhetők.

Típus	SIMSCAN E
Ultragyors scan	3 x 21 kék lézervonal
Hiperfinom scan	17 kék lézervonal
Mélyfurat scan	1 kék lézervonal
Pontosság	0,020 mm
Scanráta	6 300 000 mérés/s
Scanterület	700 x 600 mm
Felbontás (akár)	0,020 mm
Munkaterület	300 mm

A KSCAN E a Scanology vezeték nélküli 3D-szkennereinek csúcsmodellje. All-in-One kialakítása új szabványokat állít fel a pontosság és a hatékonyság terén. 6 üzemmódjának köszönhetően képes a legnagyobb alkatrészeket és a legfinomabb részleteket is pontosan és megbízhatóan rögzíteni.

Típus	KSCAN E
Ultragyors szkennelés	108 kék lézervonal (Quad Cross technológia)
Hiperfinom szkennelés	17 párhuzamos kék lézervonal
Nagy területű szkennelés	38 infravörös lézervonal
Mélyfurat szkennelés	1 kék lézervonal
Fotogrammetria	Adaptív
Pontosság	0,020 mm
Szkennelési sebesség	8 290 000 mérés/másodperc
Szkennelési tartomány	1440 x 1000 mm
Felbontás (akár)	0,010 mm
Munkatávolság	150 – 1500 mm (módtól függően)

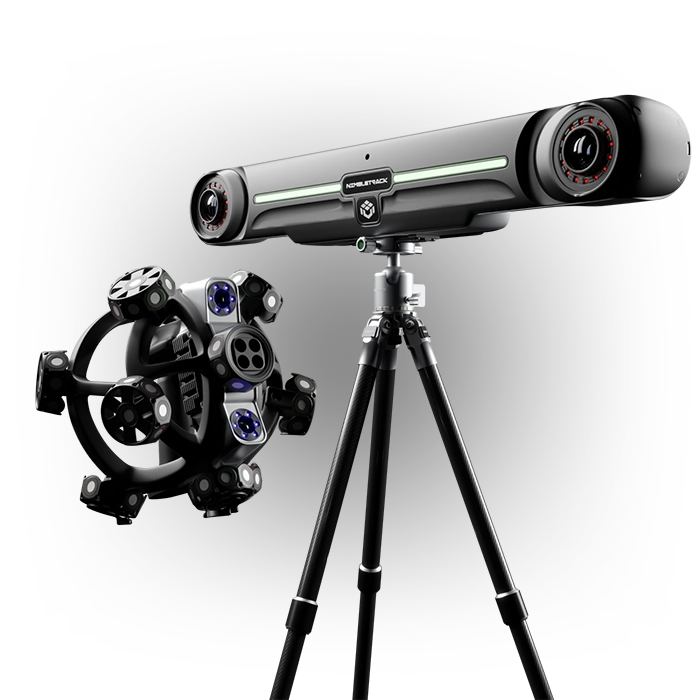

A NIMBLETRACK C a legmagasabb szintű pontosságot biztosítja, miközben vezeték nélküli rugalmasságot is kínál. Különösen kis és közepes méretű mérendő tárgyakhoz alkalmas, és ehhez egyáltalán nincs szüksége nyomkövető célpontokra. Nagyobb tárgyak esetén több i-Tracker is problémamentesen használható a pontosság romlása nélkül.

A NIMBLETRACK GEN 2 i-Tracker készüléke önmagában is kézi szkennelőként használható, és a beépített fotogrammetriai rendszernek köszönhetően nagy területeket is magas pontossággal képes beolvasni.

Típus	NIMBLETRACK C	NIMBLETRACK E GEN2
Ultragyors szkennelés	17 kék lézervonal	54 kék lézervonal
Hiperfinom szkennelés	7 párhuzamos kék lézervonal	17 párhuzamos kék lézervonal
Mélyfurat-szkennelés	1 kék lézervonal	1 kék lézervonal
Nagy területű szkennelés	–	54 kék lézervonal
Fotogrammetria	–	Adaptív fotogrammetria
Pontosság (i-Scanner)	Akár 0,020 mm	Akár 0,020 mm
Pontosság (i-Tracker)	Akár 0,025 mm	Akár 0,025 mm
Nyomkövetési távolság i-Trackerenként	3200 mm	4200 mm
Szkennelési sebesség	4 900 000 mérés/s	6 630 000 mérés/s
Szkennelési tartomány	500 x 600 mm	500 x 600 mm
Felbontás	Akár 0,020 mm	Akár 0,020 mm
Munkatávolság	300 mm	300 mm

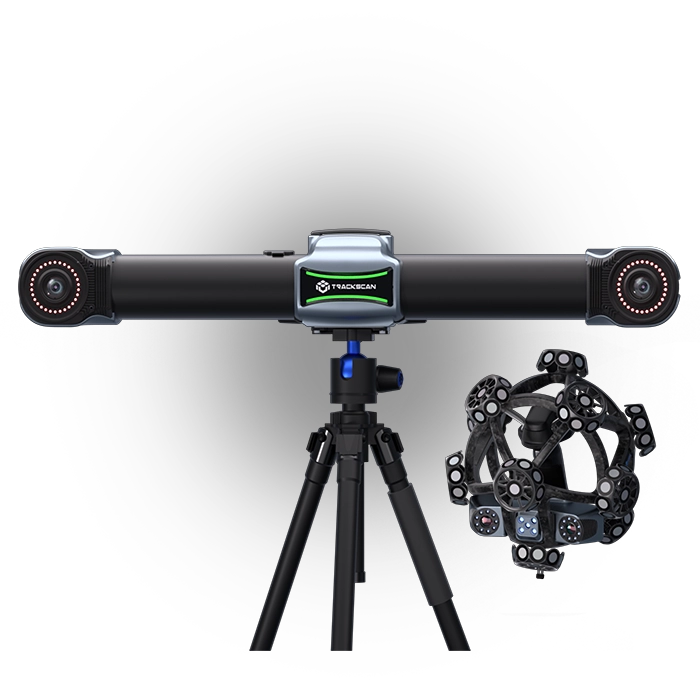

A TRACKSCAN SHARP-S testvéreihez képest igazi nehézsúlyú szereplő a 3D-szkennelők között. Akár 135 m³-es mérési térfogatával még a nagyméretű alkatrészeket is könnyedén be tudja szkennelni – ráadásul vezeték nélkül. A mérési térfogat további növelése érdekében a rendszer további i-Tracker egységekkel bővíthető.

Típus	TRACKSCAN SHARP-S
Ultragyors szkennelés	81 kék lézervonal (Triple Cross technológia)
Hiperfinom szkennelés	17 párhuzamos kék lézervonal
Mélyfurat-szkennelés	1 kék lézervonal
Pontosság	Akár 0,025 mm
Nyomkövetési távolság i-Tracker-enként	Akár 8500 mm
Szkennelési sebesség	4 860 000 mérés/másodperc
Szkennelési tartomány	800 x 700 mm
Felbontás	0,020 mm
Munkatávolság	300 mm

Speciális Technológia

Működési módok

Többféle rendszer biztosítja az optimális szkennelési módokat

a különböző igényeknek megfelelően (modelltől függően).

Rendkívül gyors szkennelés

Rendkívül finom felbontású szkennelés

Nagyfelületű szkennelés

Mélyfurat szkennelés

Furat- és élvizsgálat

Fotogrammetria

Beállítások és kiegészítők

Kiegészítők

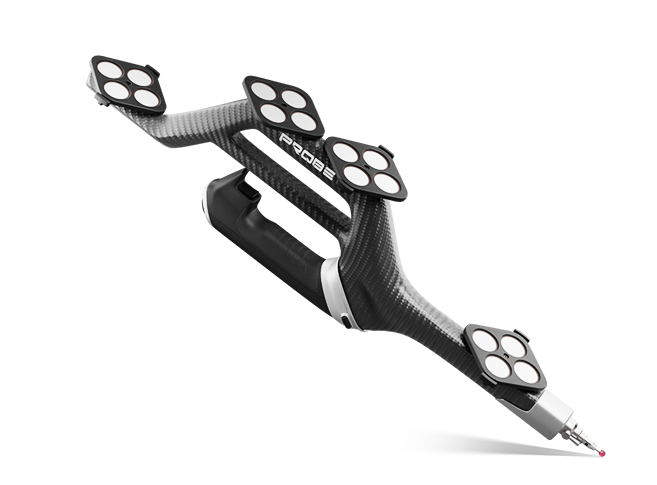

iProbe

Az iProbe tapintóérzékelő egy vezeték nélküli tapintórendszer, amelyet közepes és nagy méretű mérendő tárgyakhoz terveztek. Könnyű, pontos, és vezeték nélküli kialakításának köszönhetően rendkívül rugalmasan alkalmazható. Az iProbe egy iTrackerrel együtt működik, és együttesen TrackProbe rendszer néven kapható. 500 mm-es hosszúságának köszönhetően az iTracker képes elérni a nehezen mérhető helyeket is, még akkor is, ha a jelölők egy része el van takarva.

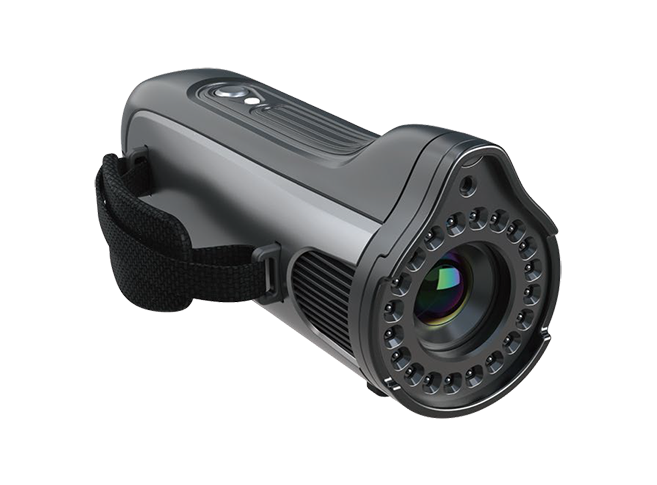

MScan

Az MScan-t olyan fotogrammetriai rendszerként tervezték, amely nagy méretű mérendő tárgyak esetében is pontos szkennelési eredményeket biztosít. Ergonomikus kialakítású, könnyű és rugalmasan használható. Önálló eszközként vagy más 3D-szkennelő rendszerekkel kombinálva is alkalmazható, hogy növelje ezek térbeli pontosságát. HDR-móddal rendelkezik, így gyengén megvilágított környezetben is megbízható eredményeket biztosít.

Automatizálási megoldások

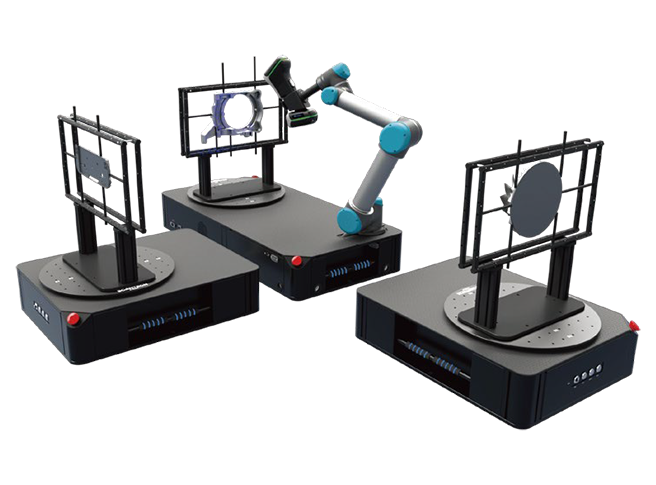

Az AM-DESK és az AM-CELL közepes méretű alkatrészek automatizált szkennelésére szolgáló rendszerek. A rendszerekkel a Scanology összes 3D-szkennere működtethető. Az állomások rugalmasan használhatók, gyorsan felállíthatók és nem igényelnek biztonsági burkolatot. Az alkatrészeket automatikusan beolvassák, mérési jelentéseket készítenek róluk, és összehasonlítják őket a CAD-modellekkel. Az AM-DESK emellett képes rendszeresen önállóan újrakalibrálni magát, ami alkalmassá teszi durva környezeti feltételek mellett történő használatra is.

Prototípus-készítés, fordított tervezés, minőségirányítás

Alkalmazások

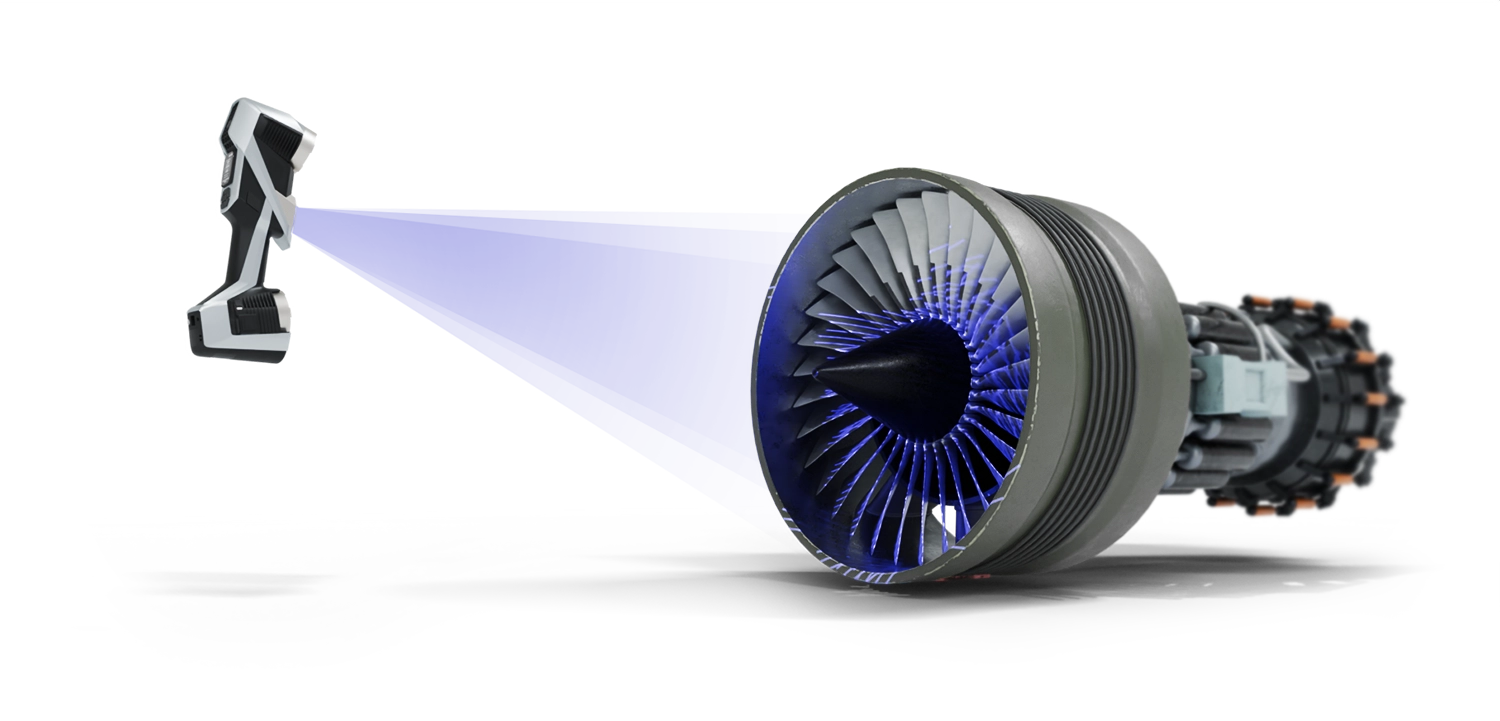

Légiközlekedés és űrhajózás

A légiközlekedés és az űrhajózás területén a legmagasabb követelmények vonatkoznak a pontosságra és a megbízhatóságra. Ez az iparág különösen nagy mértékben profitál a 3D-szkennelés rugalmasságából és egyúttal pontosságából.

Autóipar

Az autótervezés és -fejlesztés hosszadalmas és kritikus területek, amelyek meghatározzák a járműgyártás teljes további folyamatát. A 3D-szkennelés ezt jelentősen felgyorsíthatja és hatékonyabbá teheti.

Energiaellátás

Az energiaipar és a nehézipar egyaránt nagy pontosságra szorul. A Scanology mobil 3D-szkennereinek verhetetlen rugalmasságával kombinálva a 3D-szkennelés elengedhetetlen segítséget nyújt olyan területeken, mint a szélturbinák vagy a turbinapálcák ellenőrzése.

Vasúti közlekedés

A vasúti közlekedés és a hajóépítés területén az ellenőrzéseknek pontosnak és gyorsnak kell lenniük, hogy a leállási időt a lehető legrövidebbre lehessen csökkenteni. A 3D-szkennelés nagy sebességgel képes apró, összetett alkatrészeket, sőt teljes vasúti kocsikat is pontosan rögzíteni.

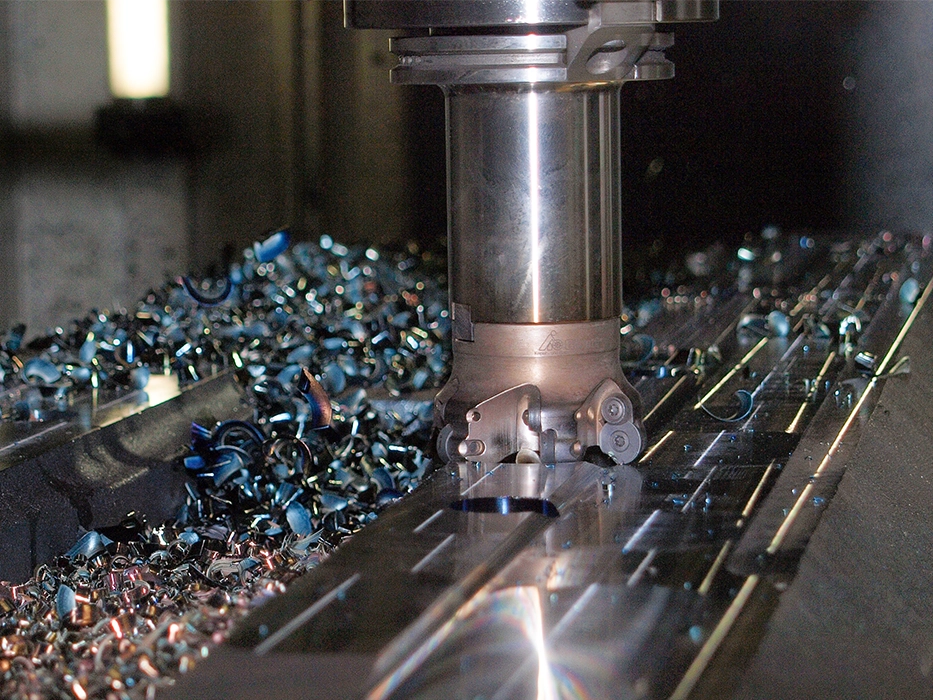

Öntőforma-gyártás

Különösen az öntőforma-gyártás területén rendkívül fontos, hogy az öntőforma a lehető legpontosabban legyen elkészítve. A 3D-szkennelés hatékony és pontos módon segíti az eltérések ellenőrzését.

Adatgyűjtő és elemző szoftver

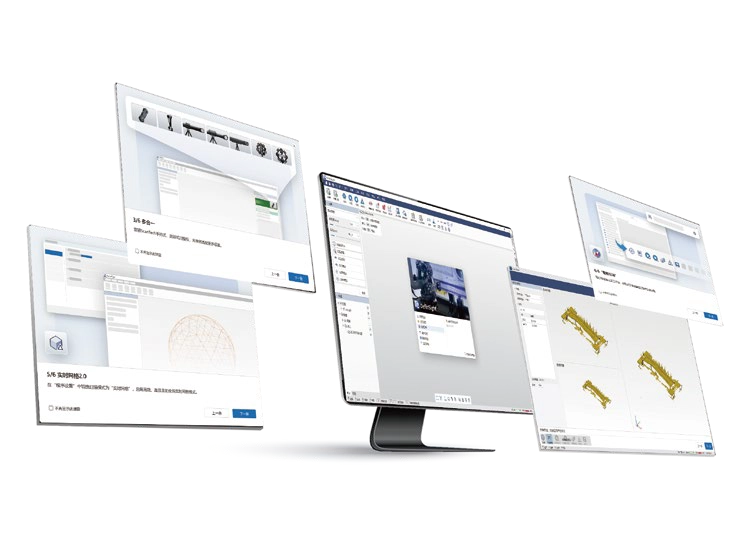

DefinSight

A Scanology egy új, innovatív szoftvercsomagot fejlesztett ki ipari felhasználásra. Ez az átfogó, „minden egyben' csomag lehetővé teszi a felvett mérési adatok hatékony rögzítését, elemzését és feldolgozását. A nagy teljesítményű funkciók és a felhasználóbarát kialakítás teszik a DefinSight-ot a Scanology 3D-szkennelő rendszereinek kiemelkedő megoldásává.

A modern adatfeldolgozás és a fejlett számítási algoritmusok optimalizálják a szkennelési folyamatokat a kalibrálástól a hálóalkotáson át az adatkezelésig. A szoftvercsomag mind a kezdők, mind a szakemberek számára egyszerű, gyors és átfogó eszköz a hatékonyság növeléséhez.

A DefinSight mostantól DefinSight Mobile néven okostelefonos alkalmazásként is elérhető. A desktop-verzióval való zökkenőmentes összekapcsolódás még nagyobb rugalmasságot biztosít a terepen végzett munkához.

Az ipari 3D-szkennelés szakértője

Scanology

A Scanology 2015 óta van jelen a nemzetközi piacon, és mára már neves gyártóként és fejlesztőként ismert az innovatív 3D-szkennelési megoldások terén. A vállalat saját kutatása és szigorú minőségi szabványai garantálják a kiváló minőségű és jövőbiztos 3D-szkennelési termékeket.

Mi, a GGW-nél büszkék vagyunk arra, hogy a Scanology hivatalos partnerei vagyunk Ausztriában és Magyarországon.

Kérdések, bemutatók, letöltések

Kapcsolat

További információk?

Ha további kérdései lennének, természetesen bármikor szívesen állunk rendelkezésére.

Használja egyszerűen az ajánlatkérési űrlapunkat:

Ajánlatkérés

vagy hívjon minket a következő számon:

+36 88 560 300

E-mailt is küldhet nekünk:

info@gruber.hu

Bemutató időpontja

Szeretne saját szemével meggyőződni róla?

Akkor egyszerűen egyeztessen velünk bemutató időpontot!

A 3D-szkennerekkel kapcsolatos további információkért tekintse meg a Scanology 3D-szkennereiről szóló prospektusunkat is.

Letöltés
