Teljesen integrált felületellenőrzés
SCMOS képfelismerő technológiával felismerik akár a legkisebb hibákat az ellenőrzendő felületeken. Ezáltal a lunkerek, porozitások, karcok gyorsan és egyszerűen felismerhetők, osztályozhatók. Nagy átbocsátólépességük lehetővé teszi a 100% ellenőrzést állandó minőségű munkavégzéssel, ezzel biztosítva az Ön termékminőségének hiánytalan minőségügyi dokumentálását. Az egyszerűen kezelhető EVOVIS vision szoftver biztosítja az áttekinthető kiértékelést és részletes mérési statisztikákat.
Teljesítményadatok és előnyök
- Felületek automatikus ellenőrzése
- Felvételek készítése mozgás közben, forgatás nélkül
- Nagy ellenőrzési sebesség
- A legújabb CMOS képfelismerő technológia
- Típusspecifikus ellenőrzés
- Paraméterek megjelenítése áttekinthetően elrendezve
- Folyamatba integrálható ellenőrzés
- Ellenőrzési jegyzőkönyv összesítő statisztika formájában
Hibafelismerés |
0,1 mm-től |
Hibamódok |
Lunker, porozitások, élkitörések, repedések |
Ütemidő |
3 mp-től |
Jellemző felhasználási területek
- Motorblokk (egyenes felületek és hengerfuratok)
- Motorblokk csapágyazás fotófelület
- Hajtómű ház
- Hajtókar futófelület
- Kormánymű ház
- Hengerfej
- Főfékhenger
Megnevezés |
Leírás |
|---|---|

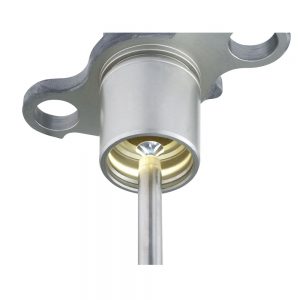

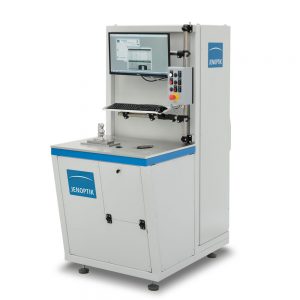

IPS B 10 |
Képalkotó eljárás Furatellenőrzés 14-50 mm átmérő között |
IPS B 100 |
Képalkotó eljárás Furatellenőrzés 68-110 mm átmérő között |
IPS B 100 3D |
Képalkotó eljárás Furatellenőrzés Pontfelhők felvétele nagy pontsűrűséggel, a felület 3D kiértékeléséhez |
F 200 3D |
Képalkotó eljárás 200 mm átmérőig, >200 mm skálázható Pontfelhők felvétele nagy pontsűrűséggel, a síkfelület 3D kiértékeléséhez |
IPS GAP |
Képalkotó eljárás Szelephézag ellenőrzéshez |

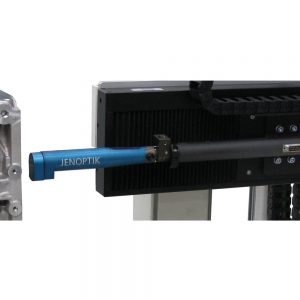

CCS R 50 |
Kromatikus mérési módszer – optikai pontérzékelő 68-110 mm átmérő között Mikroszerkezet meghatározásához |
CCS C 100 |
Kromatikus mérési módszer – optikai pontérzékelő 68-110 mm átmérő között Hátsó metszeti kontúrok meghatározásához |
