ALUMESS befogórendszer

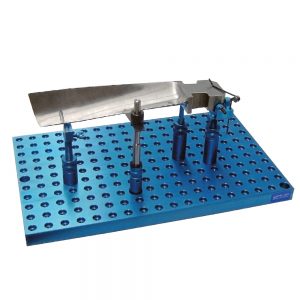

Az ALUMESS befogórendszer egy rendkívül rugalmasan alakítható, sokféle elemet tartalmazó építőrendszer alkatrészek mérőgépeken történő rögzítéséhez. A befogórendszer alapja egy lyukrendszerrel ellátott alaplap, amelyre különböző befogóelemek, felfogó készülékek rögzíthetők. Ezt az alaplapot lehet a mérőgép alaplapjára csavarral rögzíteni.

A moduláris felépítésű ALUMESS befogórendszer lehetővé teszi a legkülönbözőbb alkatrészek befogását nagy helyzetpontossággal, reprodukálhatóan.  Koordináta mérőgépeken és optikai mérőberendezéseken történő használatra lettek tervezve, figyelembe véve a rugalmas felhasználási módokat.



Teljesítményadatok és előnyök

• Egyszerű szerelés
• Építőrendszer jellegű
• Másodpercek alatt átszerelhető
• Rugalmas
• Felhasználóbarát
• Stabil
• Palettázható

Az ALUMESS befogórendszerek áttekintése

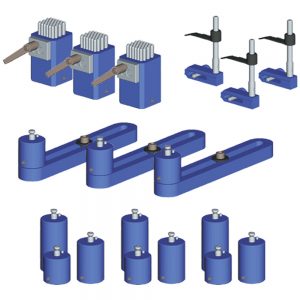

ALUMESS.basic	Egyedi mérésekhez Egyszerű szerelés Rögzítés a kontúrnál

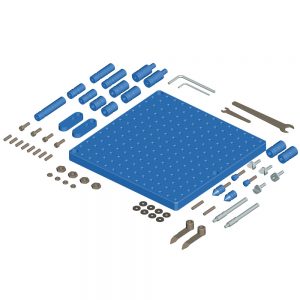

ALUMESS.junior	Sorozatméréshez Felhasználóbarát Elérhető árú belépő befogórendszer
ALUMESS.maxx	Sorozatméréshez Teljesen kompatibilis a másik 3 rendszerrel Átmenőfuratos rögzítés
ALUMESS.optic	Egyedi- és sorozatméréshez Optikai- és tapintós mérésekhez Felső- és alsó megvilágításhoz

• Minden ALUMESS befogórendszer különböző készletben, különféle összetételben elérhető

Renishaw – QLC

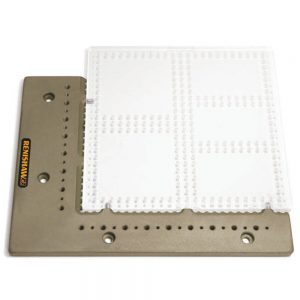

Az optikai méréshez tervezett műanyag (akryl) Renishaw alaplap precízen, nagy ismétlési pontossággal akasztható a helyére, köszönhetően a gyorspozícionáló sarokban (Quick-Load-Corner) található mágneseknek. Ezzel a lapok gyorsan rögzíthetők, eltávolíthatók. Acélbetétek is elhelyezhetők a QLC oldalán, amelyek a mágnesekhez rögzíthetők. A QLC oldalain bevágások találhatók, ezáltal az alkatrészek közvetlenül felszerelhetők és Renishaw M4 vagy M6 befogórendszer elemmel rögzíthetők. Ez egyszerű és gyors megfigyelést és mérést tesz lehetővé.



Alaplap opciók a kiválasztáshoz

• Alaplap több furattal
  • Lehetőleg több alkatrész egyidejű elhelyezéséhez és méréséhez, valamint szabad hellyel középen
• Alaplap több ablakkal
  • Több ablak a kis alkatrészek egyértelmű észleléséhez

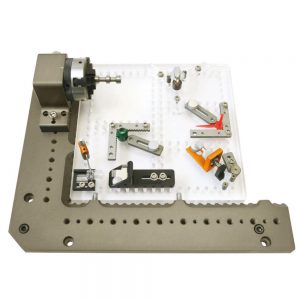

QLC befogóeszköz készlet

A QLC M4 készlet optikai mérőrendszerekhez alkalmas olyan alkatrészekhez, amely belefér a  75 mm x 75 mm munkaterületbe.

Egy készlet tartalmaz egy műanyag alaplapot M4 furatokkal, 10 mm lyuktávolsággal, egy gyorspozícionáló sarkot és egy készlet rögzítőelemet (A vagy B).

A komponenskészlet

• 48 rögzítőelem
  • különböző távtartók
  • rugós rögzítők
  • nyomóelemes rögzítők
  • mikrosatu, talppal

B komponenskészlet



• 85 rögzítőelem
  • különböző távtartók, legfeljebb 25 mm hosszban
  • rugós rögzítők
  • drótos rögzítők
  • felfekvőcsapok
  • állítható rögzítőbakok
  • mikrosatu, talppal
• Ezekkel a befogókészletekkel bonyolult rögzítési feladatok is egyszerűen megvalósíthatók
